過濾分離器
產品描述

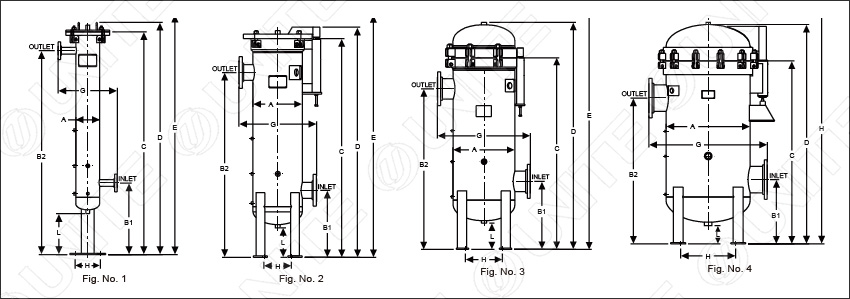

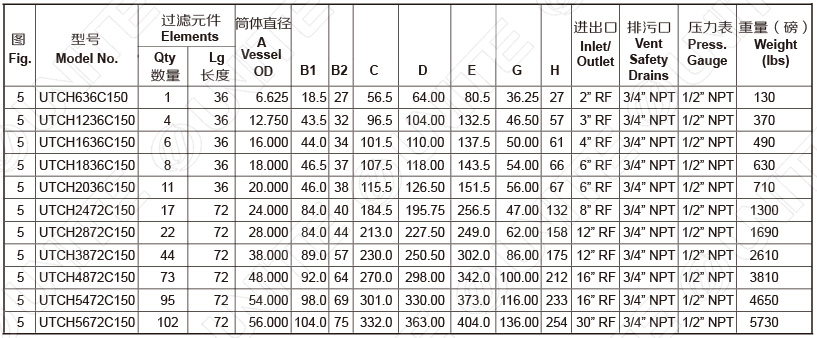

設計參數
葉片型過濾分離器U-TC-YG
-
立式分離器：用于液滴的去除應用和占地面積小的工況。
- 臥式分離器：用于處理高流率和大液滴
- 經濟型分離器 ：適用于對空間和管道有空間限制的工況。
- 產品特點
- 可非標設計
- 大容量葉片
- 性能優良
- ASME國際標準制造
- 產品應用
- 氣體傳輸和計量
- 燃料氣體調節
- 油霧去除
- 化工廠
- 氨和尿素裝置
- 干燥劑床保護
- 分子篩保護
- 單筒式氣體分離器
- 高效液體去除
- 廣泛的液體處理操作范圍，包括液滴
- 極高的氣體處理能力
- 可為三相氣流專業定制
- 具有足夠的納污空間
- 特征：這些分離器被設計成在高氣體流動能力下提供高效的液體去除。它們有效地處理大液塞，并易于應用于三相分離。
葉片：
工作原理
- •進入容器的氣體和液體通過入口擋板分流以去除大液滴和游離狀的液體。
- •液體通過靜水板落到容器底部進入第一貯槽。
- •氣體和剩余的水霧進入葉片分離器
- •在葉片組底部收集的剩余液體被下水管排出。
- •下沉式下水管和密封結構形成較佳排水方式。
- •排水管和液位控制器確保適當?shù)囊后w排出容器。
- 雙筒式分離器 高效的液滴去除 無液體再夾帶極高的氣體處理能力 下筒體為靜態的儲液室
工作原理
- （a）進入容器的氣體和液體通過入口擋板分流以去除大的液滴和游離的水霧
- （b）液體通過第一下排污管流入儲液室。
- （c）干凈的氣體和剩余的水霧進入葉片分離器。
- （d）收集在葉片除霧器排放口底部的剩余液滴通過第二排污管進入儲液室。
- （e）收集兩處排污管的儲液室，可設液位計。
產品特點
- 雙筒分離器的設計是為了提供高效的液體去除。此外，它們可以通過縱向布置實現更高的氣體流動能力。上部筒體中設置分離元件，下筒體把分離的液體帶走。從上筒中的氣體流動，從而消除再夾帶。此外，下筒充當保留室，為氣泡提供停留時間，從而從液體中分離。
- 立式氣體分離器功能
- 從氣流中高效去除液體
- 較大的工作范圍
- 有效的液體去除率
- 較小的占地面積
- 高、低液體：氣體配比相容性
- 用于現有垂直分離器的改進形式
產品特點
- 特殊的垂直氣體分離器的設計，以處理高和低的液體與氣體的比率。它們特別適用于重液體夾帶引起攜帶水霧問題的應用場合。與網狀墊或其他分離裝置相比，特殊的專有設備提供了更小的容器配置。
工作原理
- (A) 進入容器的氣體和液體通過入口擋板分流以去除大液滴和游離狀液體。
- (B) 氣體和剩余的霧進入葉片分離器。
- (C) 分離的液滴收集在葉片底部。
- (D) 浸沒式排水管將液體排到容器底部。
- (E) 液位計控制和監控收集的液體量，以便適當?shù)膹娜萜髦信懦鲆后w。
旋風型過濾分離器U-TC-XFG
優耐特旋風分離器是一個單臺的多級設備。在一次分離段的進口處，小直徑旋流器或葉片利用離心力和重力的動力學作用來去除液體和固體顆粒。通過在這一階段去除大部分夾帶液體，優耐特設計增加了高效凝聚元件的壽命，并保持壓降累積到較小。這允許在更改元素之間有更多的時間，減少操作成本和停機時間。
產品優勢
通過使用快開盲板裝置，可以在較少的時間和工作量內完成合并器元件的替換。旋流器或葉片式除霧器分離器都是完全免維護的、可清洗的，并且沒有更換或移動部件導致停機。
應用領域
- ·氨和尿素植物
- ·干燥劑床層保護
- ·化工廠
- ·除油除霧
- ·關鍵氣體處理
- ·燃氣調節
- ·分子篩防護
- ·氣體傳輸/計量
- ·發電廠

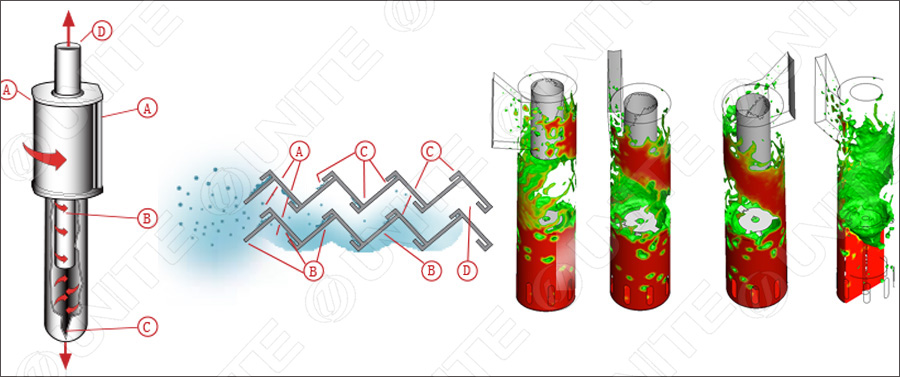

操作原理
- 旋風管
- 當含霧和固體的氣體進入容器的主分離段時，夾帶的液體和售出的顆粒受到離心力的作用。
- (A)污濁氣體在兩處切線進入旋風管。
- (B)管殼迫使氣體形成氣旋流型。離心力將固體和液體拋向內旋流管壁。
- (C)固體和液體顆粒排入旋風管壁上并在底部聚集。
- (D)清潔氣體通過中心環空向下然后向上流動，從頂部出口。
- 葉片元件
- 在不考慮固體顆粒的應用中，葉片式除霧器是主要的分離器。
- (A)進入葉片裝置的受污染氣體直接進入相鄰的垂直管道，在這些管道中，每個管道使氣體在方向上迅速發生多次變化。
- (B)快速方向變化產生的慣性力使液滴對葉輪壁面產生作用力。液滴在葉輪壁面上凝聚。
- (C)重力、表面張力和動量驅動將液體凝聚到葉輪口袋中。液體從口袋里流出并在液體庫里聚集。
- (D)清潔氣體從葉片組的尾部排出。
-
絲網型過濾分離器U-TC-SW
- 過濾分離器經濟、高效、高效清除大大小小的固體和液體粒子從氣體流。這可以幫助保護有價值的機械設備優化過程的效率。
-
• 性能優良
- • 可非標設計
- • 定制大小的容器和內部構件
- • 良好的測試
- • ASME標準制造
- •天然氣分銷系統
- •壓縮機站
- •管道
- •計量和監管站
- •天然氣發電廠
- •發電廠
- •煉油廠
- •石化工廠
- •化工廠
- 適用于需要高儲液量的場合。可提供立式和臥式的集液槽。
- (A)夾帶固體和液體的氣體由外向內通過濾芯，其中固體被攔截與分離，油霧狀的水汽也在第一級被聚結成水滴并被分離。
- (B)被一級分離的氣體通過導流棒進入二級分離腔內。
- (C)被一級分離后的氣體經過高效葉片除霧器再次二次分離。
- (D)低于5μm以下的液滴被分離并匯集于儲液槽。
-
立式分離器：用于液滴的去除應用和占地面積小的工況。
